在

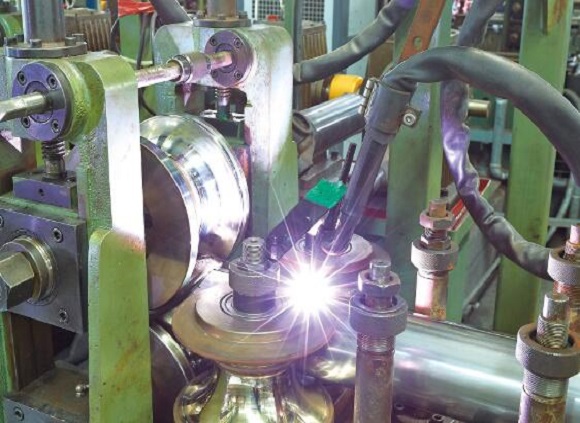

304不锈钢管加工的过程中，有时会产生各种各样的缺陷，这些缺陷或多或少会影响金属的性能发挥，所以有必要对这些缺陷的成因进行分析，寻找相应的解决方案。接下来，一起来了解下304不锈钢管在加工中形成缺陷的原因与解决措施。
1、焊接开裂
以304不锈钢管2.0mm为例，在焊接结束之后，开裂多数会发生在焊缝区，少数是发生在焊缝表面。分析形成原因得知，这种缺陷是典型的晶间腐蚀现象，从外表上很难被发觉，不过缺陷区域的晶粒结合强度基本上完全丧失，腐蚀程度较深，严重的连金属声音都会失去，极易发生过载断裂，甚至还会呈粉末状从构件上脱落下来。这种腐蚀形式的危害性极大，根本原因还是由于贫铬敏化。
解决办法有三种：第一种是焊接前选择超低碳的母材304L，使用含有一定量铁素体的双相不锈钢；第二种是选择合适的焊接工艺，降低在危险温度范围的停留时间，并尽可能使用窄焊缝多层多道焊的方面，在焊完一层后等待冷却到室温后再焊接下一层，不让焊条横向摆动。第三种是焊后固溶处理，把不锈钢焊管加热至1050-1150℃后淬火，使得晶界上的碳化物熔入晶粒内部，产生均匀的奥氏体组织，这样能够防止发生晶间腐蚀。
2、时效开裂
以304材质1.2mm厚的不锈钢制品管为例，在拉深过程中比较正常，但在过几天后发生裂口平滑、成开花状开裂，并且开裂过程还经常伴有爆裂声音。
分析原因得知，是亚稳定奥氏体不锈钢中的奥氏体组织稳定性减弱，在变形时容易发生形变诱发马氏体，H、Cl元素存在时容易发生。
解决办法是也有三种：其一是钢厂依据用户的深冲比从材料的化学成分、轧制、退火一系列工艺做质量设计；其次是在加工过程中使用退火制度；其三是调整加工过程中的加工速度。
3、拉深开裂
以
304不锈钢管0.8mm为例，拉伸开裂的形成原因是材料在沿轧制水平方向、垂直方向与45°方向的延伸率性能差别较大，各方向变形能力差别较大，也就是各向异性大，使得不锈钢管材在变形过程中垂直发生45°开裂。
解决办法是依据用户加工方式与产品的要求做好质量设计以便满足用户使用要求，具体是增加中间退火、设计合理的压下率以及对原材料的晶粒度进行严格的控制。
以上内容就是304不锈钢管在加工中形成缺陷的原因与解决措施。钢管在加工过程中会出现焊接开裂、时效开裂、拉深开裂的现象。因此，304不锈钢管厂家需要根据不同的缺陷采取不同的措施解决，才能确保产品的质量。
