之前我们讲到影响304不锈钢管低温回火脆性的主要因素是化学成分；而要预防低温回火脆性需要降低钢管中的杂质元素含量，采用等温淬火工艺等。那么，304不锈钢管高温回火脆性的影响因素又有哪些呢？
一、定义
在450~600°℃之间出现的回火脆性称为第二类回火脆性，也称高温回火脆性。出现这种回火脆性时，不锈钢管的冲击韧性降低，脆性转折温度升高，但抗拉强度和塑性并不改变，对许多物理性能（如矫顽力、比重、电阻等）也不产生影响。
二、影响因素
1、化学成分的影响
304不锈钢管的化学成分是影响高温回火脆性的最重要的因素，按其作用可分为三类。
第一类∶引起高温回火脆性的杂质元素，如P、S、B、Sn、Sb、As等。但当钢中不含Ni、Cr、Mn、Si等合金元素时，杂质元素的存在不会引起第二类回火脆性。
第二类∶促进高温回火脆性的合金元素，如Ni、Cr、Mn、Si、C等。这类元素单独存在时也不会引起高温回火脆性，必须与杂质元素同时存在时才能引起高温回火脆性。当杂质元素含量一定时，这类元素含量愈多，脆化就越严重。当两种以上元素同时存在时，脆化作用就更大。
第三类∶抑制高温回火脆性的合金元素，如Mo、W、V、Ti以及稀土元素La、Nd、Pr等。这类合金元素可以抑制不锈钢制品管高温回火脆性，但加入量有一最佳值，超过最佳值后，其抑制效果减弱。
2、热处理工艺参数的影响

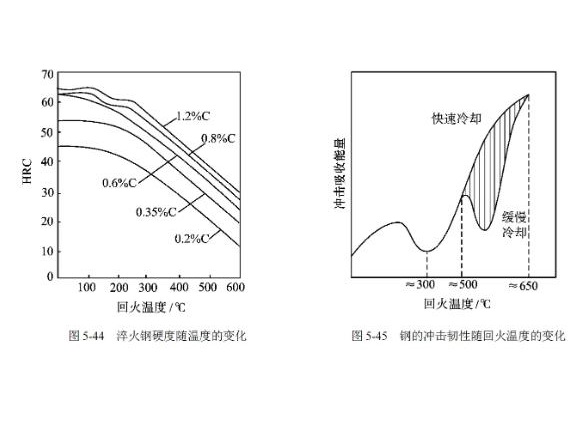

高温回火脆性与回火温度和时间密切相关∶当温度一定时，随回火时间延长，脆化程度增大；在550C以下，回火温度越低，脆化速度就越慢，但能达到的脆化程度也越大；在550°℃以上，随回火温度升高，脆化速度减慢，能达到的脆化程度下降。
所以，高温回火脆性的等温脆化动力学曲线亦呈“C”字形，鼻尖温度为550℃。其次，304不锈钢管的高温回火脆性与回火后的冷却速度密切相关，缓慢冷却将使脆性增加，而快速冷却则可消除或减轻高温回火脆性。
3、组织因素的影响
与低温回火脆性不同，不论不锈钢焊管具有何种原始组织，经脆化处理后均可产生高温回火脆性。但以马氏体组织的回火脆性最为严重，贝氏体次之，珠光体最小。
高温回火脆性还与奥氏体晶粒度有关，奥氏体晶粒粗大，则回火脆性敏感性增大。
以上内容就是304不锈钢管高温回火脆性的影响因素。影响钢管高温脆性的因素主要有杂质元素（如P、S、B），促进高温回火脆性合金元素（如Ni、Cr、Mn），抑制高温回火脆性的合金元素（如Mo、V、Ti、La、Nd）；热处理回火温度和时间；304不锈钢管经脆化处理后均可产生高温回火脆化，此外还与奥氏体晶粒度有关。
