304不锈钢管不仅具有耐腐蚀优点，低温下也能保持较好的塑韧性且由于含较高的Cr、Ni等合金元素，用于较高温度下也有一定的抗氧化性和强度。然而其导热系数小、线胀系数大等导致焊接时存在残余应力，在接头中产生腐蚀、热裂纹及析出脆化等现象。下面，一起来了解304不锈钢管的焊接性能。
焊接性能是指同质材料或异质材料在工艺条件下，能够焊接形成完整接头并满足预期使用要求的能力。包括两个含义:一是结合性能，指材料在焊接中形成焊接缺陷的敏感性；二是使用性能，指焊接接头在一定使用条件下可靠运行的能力。304不锈钢管具有良好的综合性能，其焊接性主要取决于焊接热循环，硫、磷等杂质及焊缝中合金元素的含量。
1、焊接接头的腐蚀性

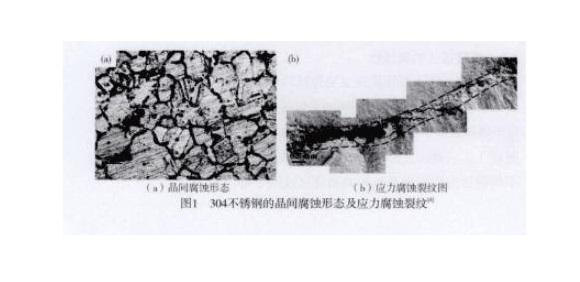

304管材腐蚀主要包括两种：晶间腐蚀和应力腐蚀。其中晶间腐蚀是焊接接头在特定的腐蚀介质中沿晶粒边界发生的腐蚀现象（如图1a)。一般认为其腐蚀机理是贫铬理论。不锈钢接头的焊缝及热影响敏化区这两个部位最易出现品间腐蚀,遭受晶间腐蚀的接头由于晶粒间已失去联系，在受到应力时几乎完全丧失强度，往往造成不锈钢焊接结构件的突然破坏,危害性极大。
应力腐蚀是接头在应力和腐蚀介质共同作用下发生的低应力脆性开裂的现象（如图1b)。由于304不锈钢焊管的热胀系数高,焊后往往产生较大的残余应力。奥氏体不锈钢对含有氯离子的溶液较敏感，一般易发生应力腐蚀，但专家模拟了奥氏体钢在海水条件下的应力腐蚀,发现NaCl溶液的浓度在3.5%和26.5%下，对材料SCC敏感性无明显影响。这可能是因为18-8不锈钢制品管的应力腐蚀裂纹不仅与溶液中氯离子的浓度有关，还与其溶液中氧含量有关。
2、焊接接头的热裂纹
一般材料的合金化程度越高，焊接时越容易产生热裂纹。接头最常见的是焊缝凝固裂纹。304的热导率小而线胀系数大，在焊接局部加热及冷却的条件下接头易形成较大的拉应力，是热裂纹产生的必要条件。
其次，304不锈钢管焊接时易形成方向性很强的柱状晶组织，并在凝固结晶后期由于硫、磷等杂质形成的低熔点液态薄膜割裂了晶粒之间的联系，冷却收缩时增加了接头的热裂倾向。但304钢管中少量铁素体的存在对抑制热裂纹的产生是有利的。因为铁素体在焊缝中呈孤岛状，起到打乱结晶方向的作用，同时少量的铁素体能溶解杂质以减少偏析。
3、焊接接头的脆化
不锈钢管接头的脆化主要包括σ相析出脆化和低温脆化。其中σ相脆化是指焊件在经受一定时间的高温加热后在焊缝中析出脆性的σ相，导致整个接头脆化及塑韧性降低的现象。低温脆化是指焊缝组织中铁素体δ相的存在恶化了材料的低温韧性。
故304不锈钢管焊缝组织应尽量为单一的γ相，避免出现δ相。但从抗热裂性出发，要求焊缝金属中含有一定量的铁素体以形成γ+δ双相组织(δ相可以打乱单一的相柱状晶的方向性）。因此促进焊缝单相γ组织的获得，控制铁素体的形成或减少δ相的析出对于改善接头的低温韧性有重要作用。对于高温工作的接头，抑制δ→σ或γ→σ的转变均可控制接头的σ相析出脆化。
以上就是304不锈钢管的焊接性能内容了。对于生产过程中，焊接是必须经过的生产处理工艺，因此对其焊接性能的必须有一定的了解，这对于一些304不锈钢管的焊接生产过程会有一定的帮助。
