选择不锈钢制品管是因为其耐腐蚀性能好，可以节省更换和维护成本，不锈钢管在正常情况下是不会生锈，但在某些介质的作用下还是会有腐蚀的可能。比如晶间腐蚀，不锈钢在腐蚀介质作用下，在晶粒之间产生的一种腐蚀现象。晶间腐蚀试验方法也有对应的标准来规定试验，接下来看看不锈钢制品管的晶间腐蚀试验标准。
一、范围
本标准适用于检验奥氏体不锈钢的晶间腐蚀倾向。包括以下试验方法：
方法A：10%草酸浸蚀试验方法
检验不锈钢制品管晶间腐蚀的筛选试验，试样在10%草酸溶液中电解浸蚀后，在显微镜下观察被浸蚀表面的金相组织，以判定是否需要进行方法B、方法C、方法E等长时间热酸试验。在不允许破坏被测结构件和设备的情况下，也可以作为独立的晶间腐蚀检验方法。
方法B：50%硫酸-硫酸铁腐蚀试验方法
将奥氏体不锈钢置于50%硫酸-硫酸铁溶液中经煮沸试验后，以腐蚀速率评定晶间腐蚀倾向。
方法C：65%硝酸腐蚀试验方法
将奥氏体不锈钢置于65%硝酸溶液中经煮沸试验后，以腐蚀速率评定晶间腐蚀倾向。
方法E：铜-硫酸铜-16%硫酸腐蚀试验方法
将不锈钢制品管置于铜-硫酸铜-16%硫酸溶液中经煮沸试验后，用弯曲法或金相法判定晶间腐蚀倾向。
方法F：铜-硫酸铜-35%硫酸腐蚀试验方法
将奥氏体不锈钢置于铜-硫酸铜-35%硫酸溶液中经煮沸试验后，用弯曲法或金相法判定晶间腐蚀倾向。
方法G：40%硫酸-硫酸铁腐蚀试验方法
将奥氏体不锈钢置于40%硫酸-硫酸铁溶液中经煮沸试验后，用弯曲法或金相法判定晶间腐蚀倾向。
本标准中各试验方法不适用于用来预测不锈钢在其他介质条件下的抗晶间腐蚀性能，也不适用于预测不锈钢制品管对其他腐蚀形式（如点蚀、均匀腐蚀、应力腐蚀等）的耐蚀性能。
二、方法A 10%草酸浸蚀试验方法
1.试验溶液
①将100g符合GB/T 9854的优级纯草酸溶解于900mL蒸馏水或去离子水中，配制成10%草酸溶液。
②对含钼钢在难以出现阶梯组织时，可以用100g符合GB/T 655的分析纯过硫酸铵溶解于900mL蒸馏水或去离子水中，配制成10%的过硫酸铵溶液代替10%的草酸溶液。
2.试验仪器和设备
①供浸蚀试验用的直流电源、可变电阻器、选用适当量程的电流表（精度0.5级）。

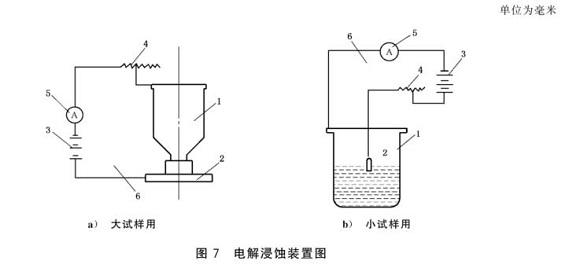

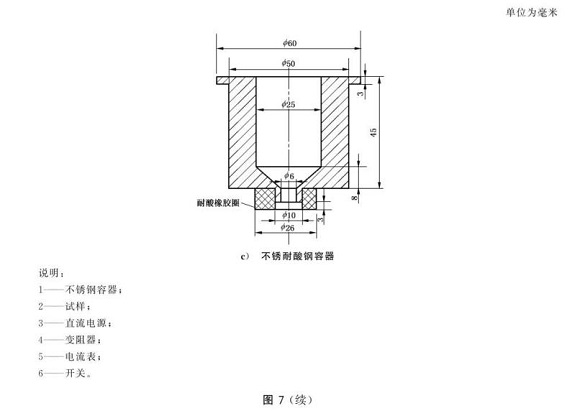

②阴极为奥氏体不锈钢制成的钢杯或表面积足够大的不锈钢钢片，阳极为试样，如用不锈钢钢片作阴极时要采用适当形状的夹具，使试样保持于试验溶液中，浸蚀电路见图7。
3.试验条件和步骤
①把浸蚀试样作阳极，以不锈钢钢杯或不锈钢钢片作为阴极，倒入10%草酸溶液，接通电流。阳极电流密度为1A/cm²，浸蚀时间90s，浸蚀溶液温度20℃～50℃。用10%过硫酸铵浸泡时，电流密度为1A/cm²，浸蚀时间5min~10min。
②试样浸蚀后，用流水洗净，干燥。在金相显微镜下观察试样的全部浸蚀表面，放大倍数为200倍~500倍。
③每次试验使用新的溶液。
以上就是
不锈钢制品管的晶间腐蚀试验标准，介绍了其中一种试验方法，用于评定晶间腐蚀倾向。虽然晶间腐蚀发生后不锈钢制品管的表面仍保持一定的金属光泽，看不出被破坏的迹象，但晶粒间结合力显著减弱，力学性能恶化，大大降低金属的机械强度。其实可以选择低碳牌号和稳定牌号的不锈钢，这样可以避免发生腐蚀。
